Pompy ciepła system split
W zestaw z pompą ciepła w systemie split wchodzi:

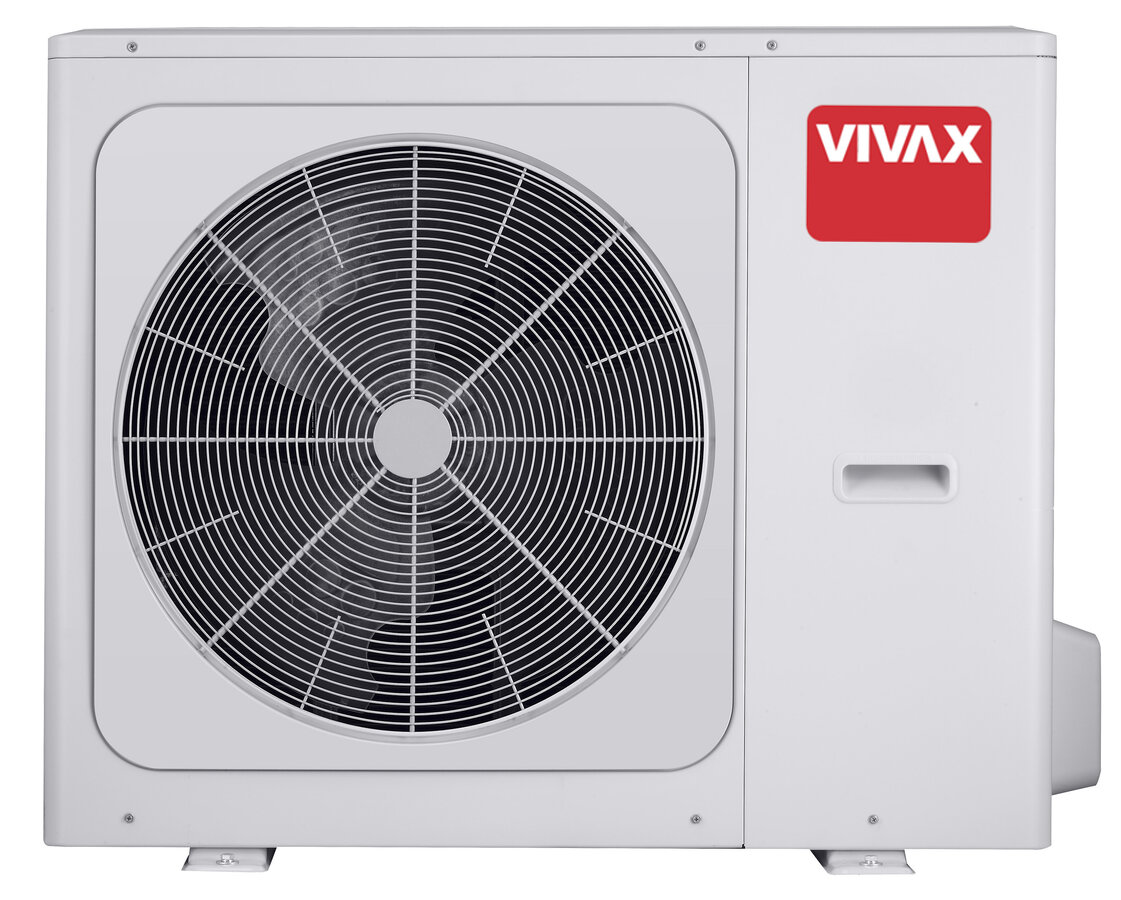

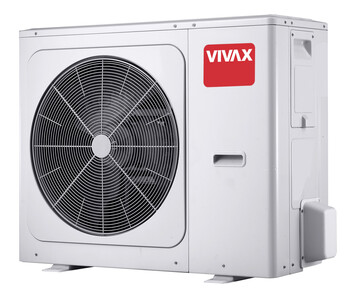

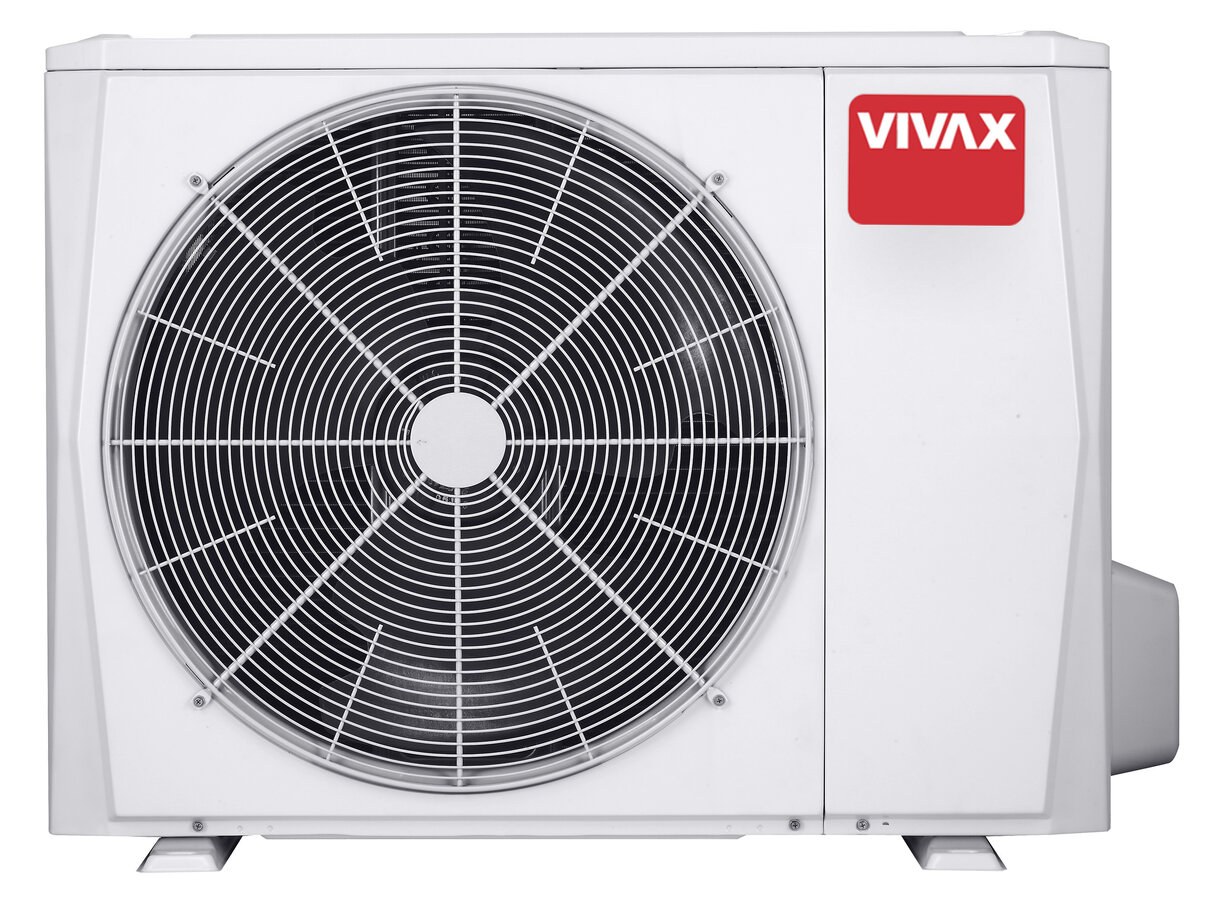

- jednostka zewnętrzna (część spręzarkowa)

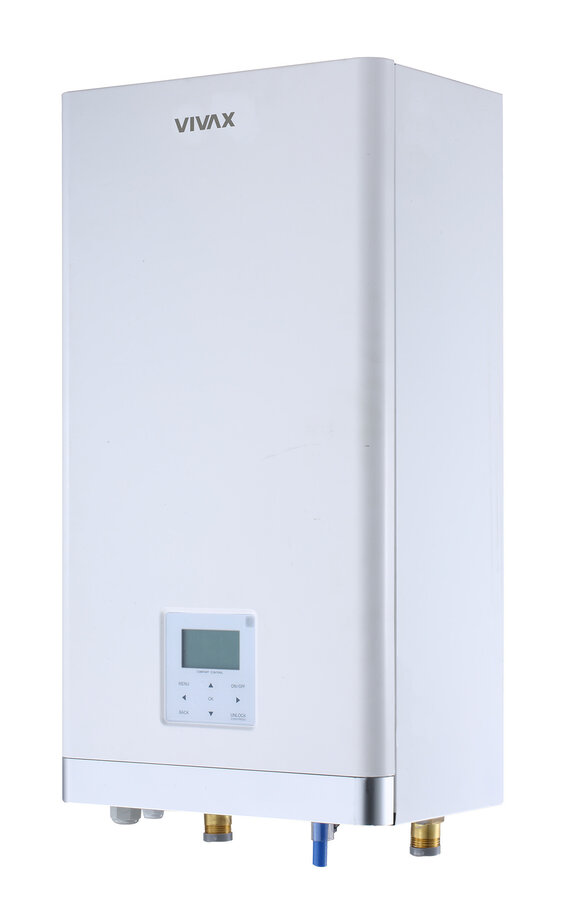

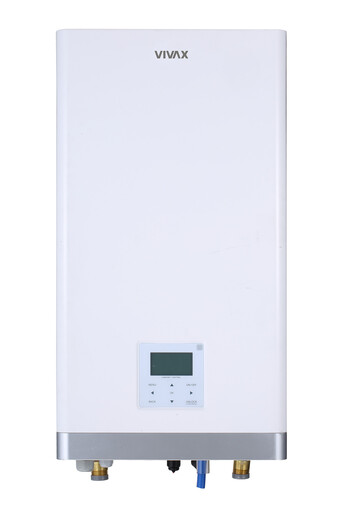

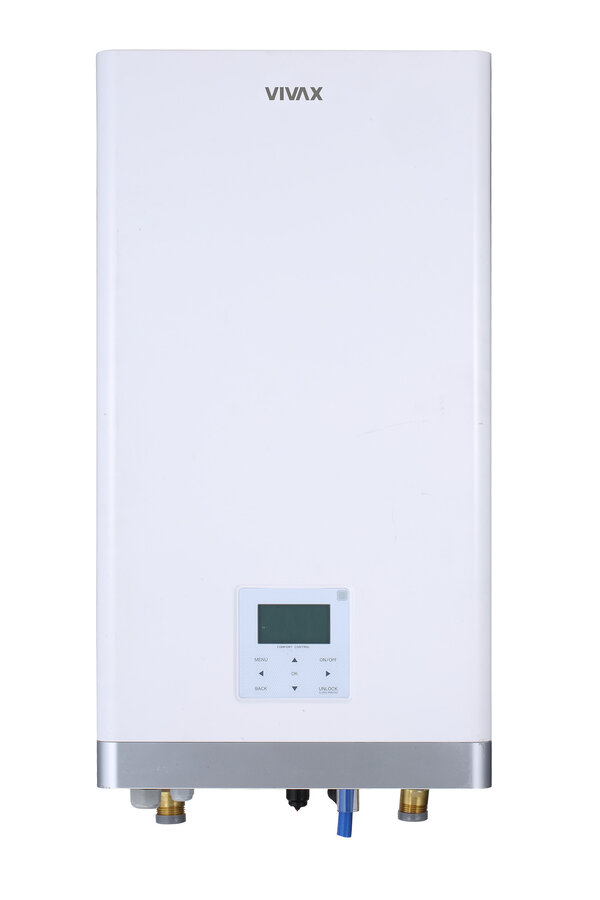

- jednostka wewnętrzna (Hydrobox - kompletny moduł hydrauliczny)
Jednostki zewnętrzna i wewnętrzna połączone są instalacją freonową. Wymiennik w Hydroboxie przyjmuje ciepło z gorącego freonu z agregatu zewnętrznego i ogrzewa wodę wykorzystywaną do ogrzewania w budynku (klimakonwektory, grzejniki, ogrzewanie podłogowe) oraz dla zasobnika ciepłej wodu użytkowej. Opcjonalny zasobnik wody z wężownicą zasilany jest gorącą wodą z Hydroboxu. Zasobnik może być wyposażony w grzałkę rezerwową, sterowaną z Hydroboxu. Zależnie od specyfiki wykonywanej instalacji można wykorzystywać pomocnicze źródła ciepła takie jak panele solarne i inne.

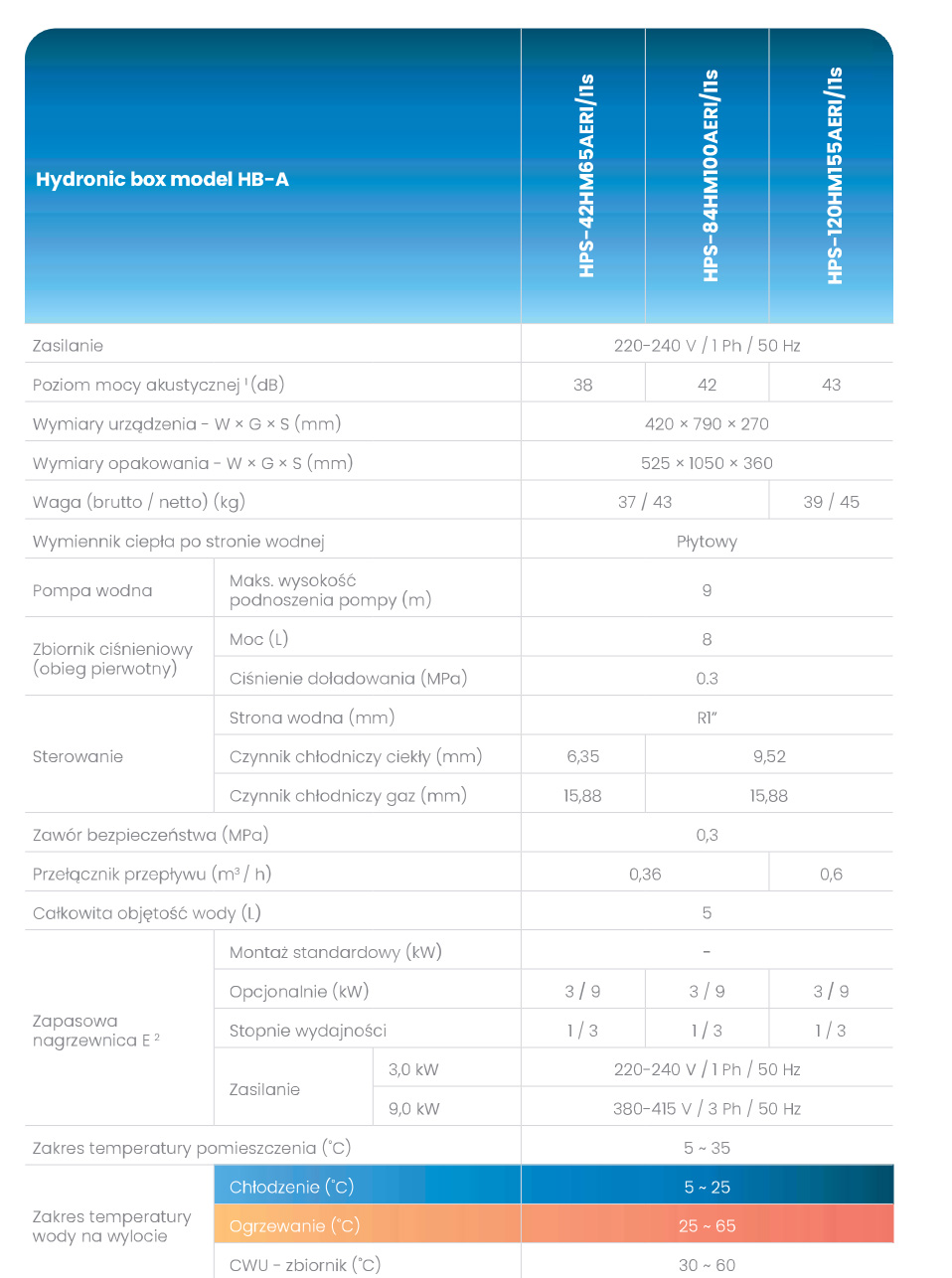

Dane techniczne
Jednostka zewnętrzna
|
HPS-22CH65AERI/O1s |
HPS-28CH84AERI/O1s |
HPS-34CH100AERI/O1s |
HPS-41CH120AERI/O1s |
HPS-48CH140AERI/O1s |
HPS-53CH1550AERI/O1s |
|
|---|---|---|---|---|---|---|---|
| Zasilanie | 220-240 V / 1 Ph / 50 Hz | 380-415 V / 3 Ph / 50 Hz | |||||
| Sprężarka | Typ | Twin Rotary | |||||
| Wentylator zewnętrzny | Typ silnika | Wentylator DC | |||||
| Liczba wentylatorów | 1 | ||||||
| Wymiennik ciepła po stronie powietrza | Typ | Wymiennik lamelowy | |||||
| Czynnik chłodniczy | Typ (GWP) | R32 (675) | |||||
| Ilość czynnika (kg) | 1,50 | 1,65 | 1,84 | ||||
| Poziom mocy akustycznej (dB) | 58 | 59 | 60 | 64 | 65 | 68 | |
| Wymiary urządzenia - W x G x S (mm) | 1008 x 712 x 426 | 1118 x 865 x 523 | |||||
| Wymiary opakowania - W x G x S (mm) | 1065 x 800 x 485 | 1180 x 890 x 560 | |||||
| Waga (brutto/ netto) (kg) | 64/58 | 88/77 | 125/112 | ||||
| Waga brutto / netto (kg) | Ciecz | 6,35 | 9,52 | ||||
| Gaz | 15,88 | ||||||
| Sposób połączenia | Podwójny | ||||||
| Pomiędzy jednostką wewnętrzna a zewnętrzną (m) | Różnica wysokości | Maks. 20 | |||||
| Długość rur | 2-30 | ||||||
| Dodatkowy czynnik chłodniczy | Dodatkowe napełnienie (g/m) | 20 | 38 | ||||
| Maksymalna długość rur bez dodatkowego doładowania (m) | 15 | ||||||
| Zakres temperatury powietrza zewnętrznego | Chłodzenie | -5 ~43 (°C) | |||||
| Ogrzewanie | -25 ~35 (°C) | ||||||
| CWU | -25 ~ 43 (°C) | ||||||
Uwagi:
1. Norma testowa EN12102-1 2. Dla trójfazowego typo rezerwowego podgrzewacza elektrycznego, 3,0/ 6,0 kW może być osiągnięte poprzez zmianę przełącznika DIP, gdy skrzynka hydroniczna jest wyposażona w 9,0 Kw.

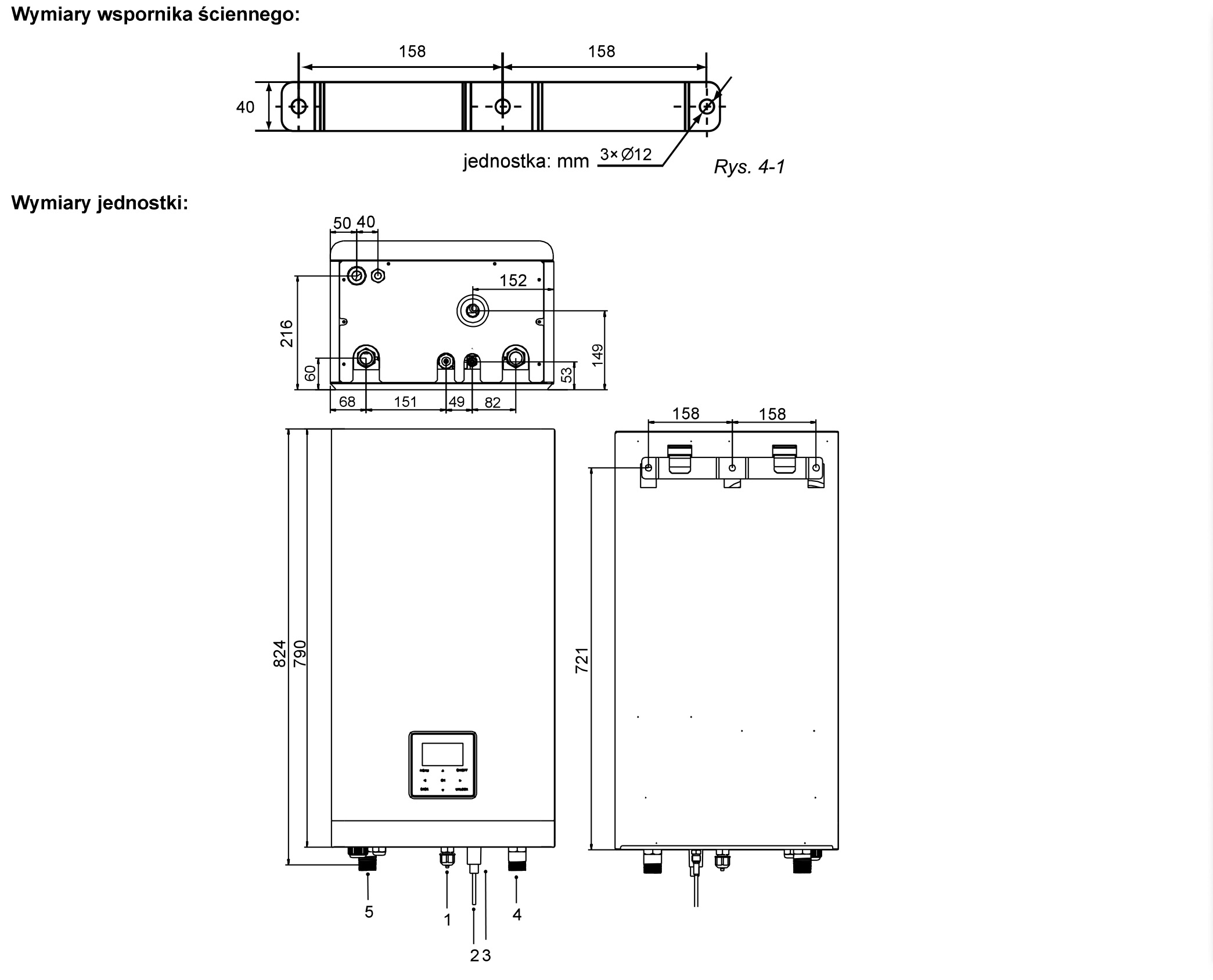

Wymiary
